Сборка шкафа МиК серия Basis

Телекоммуникационные настенные разборные шкафы предназначены для установки сетевого и телекоммуникационного оборудования в закрытых помещениях, имеют сборно-разборную конструкцию.

Сверху и снизу шкафа предусмотрены кабельные вводы. Для удобства монтажа боковые панели в серии BASIS сделаны съёмными и фиксируются на двух винтах. Передняя дверь стеклянная, открывается на 230 градусов, левого или правого открывания – сторона открывания определяется при монтаже. Шкаф отечественного производства изготовитель ООО «Металлоизделия и комплектующие»

Инструкция по сборке шкафа

Шкаф поставляется в разобранном виде, упакован в трехслойный гофрокартон и воздушно-пузырчатую упаковочную пленку, габариты упаковки 650х460х170 мм.

Собираем 19-дюймовую раму.

Крепим к основанию шкафа 19-дюймовую раму и заднюю стенку.

Устанавливаем потолочную часть шкафа на заднюю стенку и раму, также соединяем верхнюю и нижнюю части шкафа по диагонали усилением.

Устанавливаем боковые стенки и навешиваем дверь.

Металлическая дверь со стеклом закрывается на замок.

Технические характеристики:

Габаритные размеры 500х600х450 мм.

Задняя, боковые панели – листовая сталь 1 мм.

Стеклянная дверь в стальной раме – листовая сталь 1,5 мм, тонированное стекло бронза 4,0 мм.

19-дюймовые профили – оцинкованный лист 2,0 мм.

Степень защиты IР20.

Независимое заземление всех элементов конструкции.

Максимальная нагрузка – до 70 кг.

Окраска: по порошковой технологии текстурированной серой краской RAL 703.

Источник



Монтаж телекоммуникационного шкафа | Установка и подключение шкафов — правила

Дизайн квартиры или офиса несовершенен, если все коммуникационные провода на виду. Удобный и компактный металлический шкаф для всех проводов – прекрасное решение проблемы. Шкаф можно установить в неиспользуемой зоне любого помещения, небольшие размеры делают его практически незаметным.

Преимущества и правила установки шкафа

Для офиса и даже для квартиры такой шкаф предоставляет ряд существенных преимуществ:

• Все сетевые устройства и кабели можно подключить в строгом соответствии с инструкцией;
• Соединения будут надежно защищены от повреждений;
• Ремонт, модернизация и обслуживание оборудования становится удобным, так как шкаф облегчает доступ к проводке;
• Поверхности обработаны стойкой порошковой краской, которая легко моется и отличается долговечностью – гарантия эксплуатации от 10 лет;
• Препятствует проникновению крыс и мышей в подсобных помещениях;
• Шкафы оснащены вентиляционными отверстиями, поэтому установка дополнительной вентиляции не требуется.

Компактный и удобный шкаф для проводки украсит дизайн, облегчит обслуживание всей техники в офисе или квартире.

Правила установки металлического телекоммуникационного шкафа

Для монтажа понадобиться отвертка, два дюбеля и дрель. Шкаф можно установить самостоятельно, а напольные конструкции довольно тяжелые, их можно просто установить в углу помещения.

• Так как вес подвесных шкафов небольшой, то вполне достаточно самореза длиной 40-50 мм, диаметром от 5 до 8 миллиметров. Если нужна надежность, то можно крепить на саморезы диаметром 10 мм и длиной 50 мм;
• Измеряем расстояние между отверстиями для крепления на задней стенке шкафа и наносим метки на стену;
• В помеченных местах просверливаем дверью отверстия;
• Устанавливаем пластмассовый дюбель и вкручиваем саморезы;
• Крепим шкаф на стену.

Все, установка завершена. Обычно шкафы поставляются с креплениями, которые рассчитаны на вес определенной модели в комплекте.

Шкаф оснащен несколькими вариантами отверстий для подвода проводов. Оптимальный вариант – ввод кабеля сверху. Ввод по полу не гарантирует сохранность проводки.

Широкий выбор шкафов вы можете посмотреть в разделе: Шкафы настенные 19 дюймов

Источник

Сборка шкафа дкс телекоммуникационного напольного

• Электрика
• Свет
• Крепеж
• Безопасность
• Сантехника

Интернет-магазин ЭТМ —
более 1,5 млн. позиций от 556 поставщиков

Поможем сделать покупку

Круглосуточно

без выходных

Найдено в категориях:

• Коробки специального назначения (16)
• Кнопочные посты (22)
• Щиты монтажные (457)
• Комплекты — Крыша и основание шкафов монтажных (68)
• Каркасы шкафов монтажных (102)
• Задние панели шкафов монтажных (25)
• Боковые панели (стенки) шкафов монтажных (33)
• Двери для монтажных сборных шкафов (82)
• Дно для шкафов монтажных (19)
• Дополнительные двери (38)
• Панели и платы монтажные (179)
• Разделители и перегородки (51)
• Рейки (43)
• Монтажные и крепежные аксессуары для шкафов (37)
• Комплекты для установки оборудования в шкафах (35)
• Телекоммуникационные шкафы и стойки напольные (120)
• Полки для телекоммуникационных шкафов (34)
• Блоки розеток PDU (16)
• Двери для телекоммуникационных шкафов (63)
• Прочие комплектующие для телекоммуникационных шкафов (58)

Фильтр

Найдено в категориях:

• Коробки специального назначения (16)
• Кнопочные посты (22)
• Щиты монтажные (457)
• Комплекты — Крыша и основание шкафов монтажных (68)
• Каркасы шкафов монтажных (102)
• Задние панели шкафов монтажных (25)
• Боковые панели (стенки) шкафов монтажных (33)
• Двери для монтажных сборных шкафов (82)
• Дно для шкафов монтажных (19)
• Дополнительные двери (38)
• Панели и платы монтажные (179)
• Разделители и перегородки (51)
• Рейки (43)
• Монтажные и крепежные аксессуары для шкафов (37)
• Комплекты для установки оборудования в шкафах (35)
• Телекоммуникационные шкафы и стойки напольные (120)
• Полки для телекоммуникационных шкафов (34)
• Блоки розеток PDU (16)
• Двери для телекоммуникационных шкафов (63)
• Прочие комплектующие для телекоммуникационных шкафов (58)

Комплект крепежный для установки 19дюймового профиля в шкаф:Винт, шайба, гайка — комплект крепления 50 шт

• Код товара 863066
• Артикул R5CNS50
• Производитель DKC/RAM telecom

Сделано
в России

С этим покупают Посмотреть

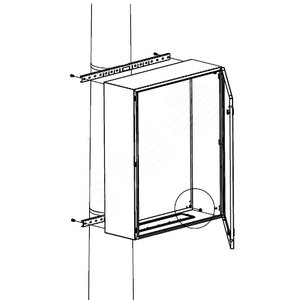

CE/RAM box Комплект крепления шкафов к столбу (ширина 300 мм) (R5FB300)

• Код товара 4797422
• Артикул R5FB300
• Производитель DKC

Сделано
в России

С этим покупают Посмотреть

Держатель концевого выключателя R5MC для шкафов серии СЕ (R5FLS01)

• Код товара 8572001
• Артикул R5FLS01
• Производитель DKC

Сделано
в России

С этим покупают Посмотреть

Панель задняя для шкафов CAE/CQE 2000×400мм

• Код товара 9825811
• Артикул R5CRE2040
• Производитель DKC/CQE

Сделано
в России

С этим покупают Посмотреть

CQE Комплект для соединения шкафов IP55

• Код товара 9815923
• Артикул R5KE65
• Производитель DKC/RAMblock

С этим покупают Посмотреть

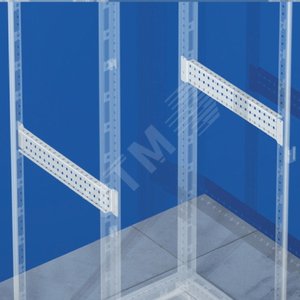

CQE Рейка боковая для шкафов глубиной 500 мм (4шт)

• Код товара 9866956
• Артикул R5TLE500
• Производитель DKC/RAMblock

С этим покупают Посмотреть

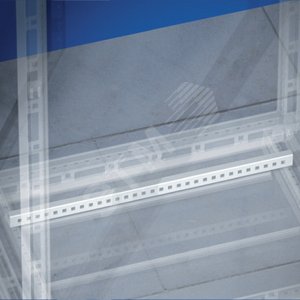

Рейка для фиксации кабеля для шкафов CAE/CQE 1000мм (2шт)

• Код товара 9825509
• Артикул R5PAC100
• Производитель DKC/RAMblock

С этим покупают Посмотреть

Дверь сплошная двустворчатая для шкафов CQE/DAE ВхШ 2000х1200 мм

• Код товара 9831466
• Артикул R5CPE20120
• Производитель DKC/CQE

С этим покупают Посмотреть

Рейка для фиксации кабеля для шкафов CAE/CQE 600мм (2шт)

• Код товара 9825507
• Артикул R5PAC60
• Производитель DKC/RAMblock

С этим покупают Посмотреть

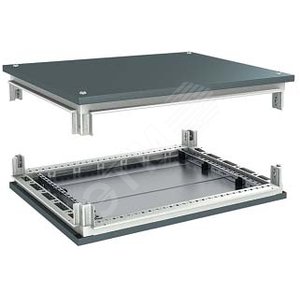

CQE Комплект крыша и основание для шкафов 600х600мм
